一、步距規是什么？

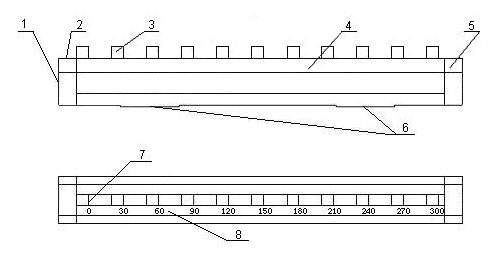

如下圖及圖示：
1.端面 2.端座 3.量塊 4.基體
5.端蓋 6.底面 7.零點工作面 8.標尺
注：實際產品的總工作長度及量塊位置和步距有可能會因?yàn)榭蛻?hù)的要求而與上圖所示有所不同。
.jpg)
步距規英文名為Step gauge 或 Check master。本公司步距規使用標準量塊按照一定的方式排列固定于基體上，由各量塊工作面組合提供一系列的同向和異向標準尺寸。
通常見的長度實物標準器是量塊，但是一塊量塊只能復現一個標準值，要對機床導軌、坐標測量機、高度儀等進行直線連續定位精度的檢測，使用量塊就得不斷更換不同尺寸的量塊，這非常麻煩、效率低下。特別是當被測對象誤差非線性變化時，要很細密地校準出各點誤差予以修正，使用量塊進行測量會很困難。而步距規在一個實物標準件里提供有一系列的長度尺寸，且提供有同向和異向尺寸，可以進行長度檢測校準，方便快捷且精確可靠。
安一量具有限公司已有五年步距規生產經驗，經中國計量科學研究院校準，編號FE31001規格1000mm步距規工作尺寸最大誤差僅為0.6μm，平行度0.4μm，且編號為AY001規格600mm步距規連續兩年檢測結果顯示其穩定性不大于0.1μm，安一步距規已達到世界一流水平。
|
